#工作

細かな半田づけ作業(^^;)に恐れを成したモノの、ココにきて一気に進んだ
簡易型セレクターの自作。現在の状況報告！

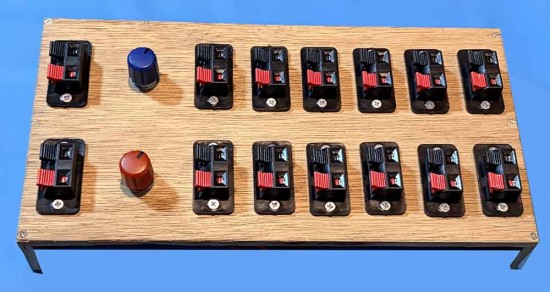

まずはほぼ完成したフロントボード。
写真の向かって左側、青・赤のボリュームの左にあるターミナルが、アンプ
からの出力を繋ぐ入力端子。ボリューム右の端子がスピーカーへの出力端子
で、青の隣が左チャンネル、赤の隣が右チャンネル、接続出来るスピーカー
システムは6セット12台。コレをL・R独立で切り替える、非常に単純な方式。

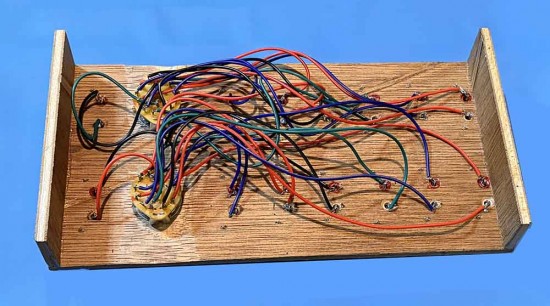

コレをひっくり返すと、こういうゴチャゴチャの配線(^^;)に。
いちばん苦戦したのはやっぱりスイッチへのリード線の半田付けで、固定
器具を駆使しながら1本ずつ、入力・出力合わせて28箇所をなんとか接続。
一応テスターで全て通電チェックしたが、問題は無かった･･･ハズ(^^;)。

ここまでやって、やっぱり塗装すれば良かったかなぁ、とか思った(^^;)。
とはいえ、今回は自分で考えた回路が思い通り稼働してくれれば勝ち、と
いうことで。

残っているのは仕上げ。横蓋2枚と裏蓋1枚を作り、ビス留めすれば完成。
あ、裏蓋に穴を空けて壁掛け出来るように加工してみるか･･･。

#工作

さて、昨日に引き続き新規工作の途中経過。今回の最重要パーツが↓↓コレ。

uxcell・バンドロータリースイッチ2極6ポジション2個入り。
＋・ーが1系統2ピン入力、6系統12ピン出力（入出力は逆でも可なハズ）、
コレをいわゆる“カチカチ”のボリュームで切り替える仕組み。

スイッチが2つ必要なのは、LチャンネルとRチャンネルを分離する必要があ
ること。4極3系統12ピン出力、というスイッチも探せばあると思うのだけど、
それだとスピーカーは3組しか繋げない(^^;)。
操作は若干面倒になるが、L・Rをそれぞれ切り替えする仕様にするつもり。

大問題なのは、このクソ細かいピン・全14本×2個分、全てはんだ付けしな
ければならないこと。正直、全く出来る気がしないのだが(^^;)。
･･･また手を付けるのが遅くなりそうだな、コレ(^^;)。

#工作

現在、次の工作に着手中。
↓↓が、いわゆるメインボード（木製^^;）ということになるのだけど･･･。

コレだけではさすがに何か解らないと思う(^^;)。
作ろうと思っているのはスピーカーセレクター。アリエクでまとめ買いした
スピーカーターミナル（コネクタ）がたくさんある上に、自作スピーカーの
数も増え続けている(^^;)。動作チェックに使えるレベルの、簡易なモノが
あれば便利かなぁ、と思ったのだが。

アタマの中で設計図を作ったところ、切替スイッチさえあれば目的のモノは
作成できる“ハズ”(^^;)。まずはこのボードにパーツを組み込み、思った通り
の挙動をしてくれるか確認。もし上手く行ったら、後ほどアルミケースみた
いな箱に詰め直すのも良いかもしれない。

問題はもちろん「切替スイッチ」。苦戦しそうだ･･･。
